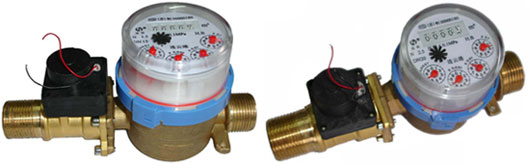

单流束旋翼干式球阀表CD08TAR－（15～20）E/F
一、概述
CD08单流干式配阀水表是用于计量和控制流经自来水管道的水体积总量的仪表。该产品采用了单流束水表结构及低扭矩球阀，具有体积小、重量轻、灵敏度高及阀门开启扭矩低等特点。用其作为智能水表的基表可节约空间，设计出的智能水表体积小巧，外形美观，是智能表生产企业配套基表的较佳选择。
二、结构特点
单流干式配阀水表具有如下特点：
1、 防磁结构，不受外来磁场干扰。
2、 该水表体积小巧、外表美观。
3、 由于在同轴方向进出水，防堵能力强。
三、技术特性

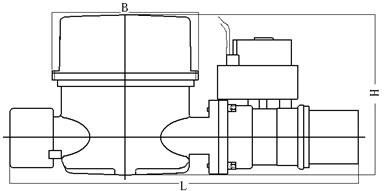

1、结构外形
2．流量测量误差
a.从包括最小流量（Q1） 至不包括分界流量（Q2）的低区为±5％
b.从包括分界流量（Q2）至包括过载流量（Q4）的高区为±2％
3．工作压力与温度
P≤1.0Mpa T≤50℃
注：若更换合适材料，可以用于90℃以上的热水中
压力损失曲线 Pressure loss curve 示值误差限与流量曲线FLOW-ERROR CURVE
|
SIZE口径
|
mm
|
15
|
20
|
|
inch
|
1/2
|
3/4
|
|
最小流量Q1
误差范围±5%
|
L /h
|
31
|
50
|
|
分界流量Q2
误差范围±2%
|
50
|
80
|
|
公称流量Q3
|
m3/h
|
2.5
|
4
|
|
最大流量Q4
|
3.125
|
5
|
|
最大读数
|
m3
|
99999.9999
|
99999.9999
|
|
最小读数
|
m3
|
0.00005
|
0.00005
|
|
工作压力
|
MPa
|
1.6
|
1.6
|
|
无接管长度 I
|
mm
|
165
|
195
|
|
带接管长度 L
|
255
|
295
|
|
B
|
72.6
|
72.6
|
|
传动比
|
n/L
|
30
|
23
|
|
螺钉
|
|
GB/T70 M4×10
|
GB/T70 M4×10
|
4. 电动球阀
①球阀阀体材料为黄铜，额定工作电压为DC3～6V。
②耐用性：电动球阀开、关阀动作1000次后，使阀门处于关闭状态，在水源压力≥0.3MPa时，泄露量DN15球阀≤15L /h，DN20球阀≤20L /h。
③执行机构
壳体材料：增强聚甲醛
DN15球阀：传动比：1275。电机：RF-300，3V电压下：启动力矩18g?cm；空载开、关阀时间：≤7S；开、关阀电流: 空载≤35mA，在0.6MPa压力下，≤100 mA；堵转电流：≤260mA，堵转时阀杆输出力矩：≥20Kgf?cm。
DN20球阀：传动比：1800。电机：RF-320，3V电压下：启动力矩32g?cm；空载开、关阀时间：≤9.5S；开、关阀电流: 空载≤40mA，在0.6MPa压力下，≤100 mA；堵转电流：≤450mA，堵转时阀杆输出力矩：≥45Kgf?cm。
④其他各项指标符合CJ/T 133-2001《IC卡冷水水表》中关于电动球阀的相关要求。
四 、安装与使用
1、 流量计必须水平安装，保持壳体上箭头方向与水流方向相同;
2、 新装管道务必将管道内的石子、泥沙、麻丝等杂物冲洗干净再装流量计，以免造成流量计故障；
3、 流量计不应直接与管道连接，流量计与管道之间应有管接头、连接螺母、接管垫圈等附件。拆装流量计时，切不可用力硬扳，以免损坏流量计；
4、 流量计长期使用，管道内的杂质、铁锈等物会堵塞滤网或进入表内，造成误差增加或影响正常运转，因此每隔一段时间应由专业人员清洗一次。
五、附件
根据客户需要，每只流量计可配套
提供管接头、连接螺母、接管密封垫圈各两只。
