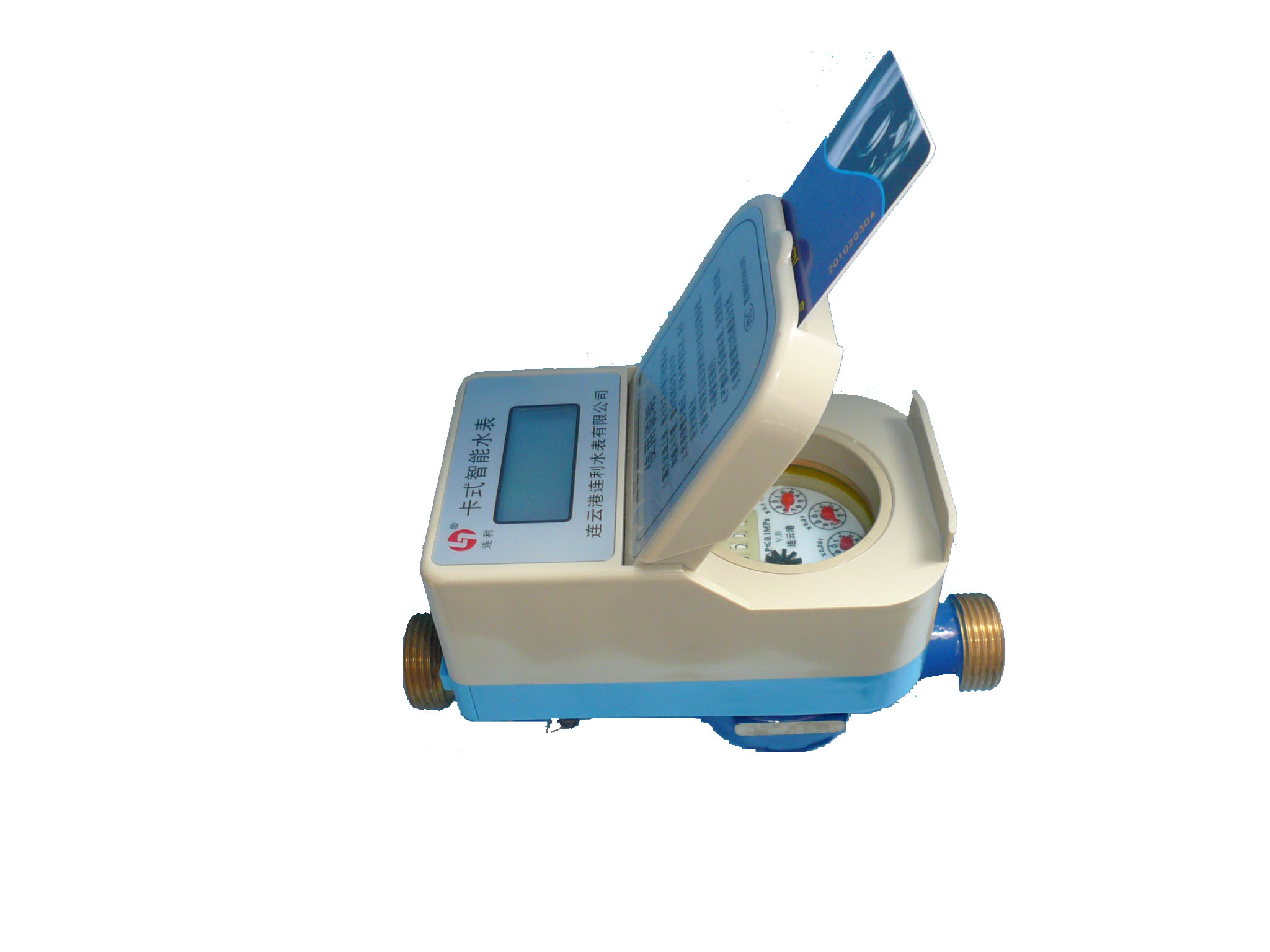

LXSK2-(15～25）B6G 卡式智能水表
IC卡智能水表是我公司研制的一种新型的预付费水表，采用先买后用的方式，不仅做到了及时合理的收取费用，还可避免人为因素带来的水费流失，减少了水务管理部门因上门抄表带来的人力、财力、物力等的浪费。
LXS IC卡系列水表采用先进的逻辑加密卡作为数据存储和传递的介质：选用Ⅱ 型防水基表，将控制阀与基表集成一体，结构精巧，可靠性高；控制阀采用无压损球阀式结构，由微型直流电机变速驱动，工作可靠；高容量锂电池寿命可达6年以上。
一．主要功能和使用条件
1.预付费功能：使用IC卡，先购水，后使用。剩余水量达到设定报警值，水表自动关阀，提示用户及时购水（刷卡后自动打开阀门），继续使用到剩余水量到零时关阀。
2.显示、查询功能：用户可随时查看水表的剩余量、累计用量及开关阀、缺电等状态提示。
3.防磁攻击功能：在受到强磁攻击时，自动关闭阀门。
4.数据传输功能：用户卡可将水表信息回传给用水管理部门。
5.低电压保护功能：电池容量不足时，水表自动关阀并显示“缺电”。
水温： 冷水表：0.1℃~50℃
热水表：0.1℃~90℃
水压： ≤1.0MPa。
二． 主要技术参数
1． 水表技术参数
1） 计量等级及流量点
|
公称口径
（mm）
|
Q3/Q1
|
Q4
|
Q3
|
Q2
|
Q1
|
|
（m3/h）
|
|
15
|
80
|
3.125
|
2.5
|
0.05
|
0.0313
|
|
20
|
80
|
5
|
4
|
0.08
|
0.05
|
|
25
|
80
|
7.785
|
6.3
|
0.126
|
0.0788
|
2）示值误差
a.在从包括最小流量在内到不包括分界流量的低区中的最大允许误差为 ±5%。
b.在从包括分界流量在内到包括过载流量的高区中的最大允许误差为 ±2%，热水表为±3%。
示值误差 3）压力损失曲线
4）采样方式
采样方式有：双干簧管采样，霍尔采样及韦根采样方式。采用双干簧管发讯采样方式时，当两干簧管各吸合一次，计做一个脉冲，两个干簧管不同时吸合。此种采样方式可有效避免因干簧管抖动造成的多计脉冲的现象，保证电子部分与机械部分计数一致。此种方法还可识别外界磁场干扰，如有外界磁场干扰，则两干簧管同时吸合。
5）IC卡使用方法
持卡到物业制定管理部门指定的售水点购水，售水操作员根据用户要求的购买量收费，并将购水量及相关信息写入IC卡。
将充值后的用户卡按箭头指示方向（金属触点朝下）插入水表，当屏幕显示新购结束后，拔出卡，所购水量已读入水表。原来水表阀关时，此时自动打开（错卡提示除外）。
当操作完毕后，请将卡片拔出，不要放在表内，以防损坏。
2． 阀门相关参数
1）阀门扭矩
|
水 压
（MPa）
|
新装阀门常用流量下开关阀最大扭矩（N.m）
|
|
DN15
|
DN20
|
DN25
|
|
0.3
|
0.2
|
0.3
|
0.3
|
|
1.0
|
0.4
|
0.6
|
0.6
|
2）水压≥0.2MPa时，阀门泄漏量≤1L/h
三、公司配套执行器及控制盒
根据市场需求开发了与表阀一体水表配套的阀门执行器及控制盒，智能表厂商只需装入电子模块及其他相关器件即可组成智能水表。阀门执行器采用金属齿轮，性能可靠，噪音小，寿命长。结构设计合理，通用性强。
1.执行机构参数
1） 阀门到位方式：本公司的阀门到位有两种限位方式，开关限位与机械限位并存，机械限位要稍微滞后一点，当开关限位失灵时，机械限位才起作用。
2） 开、关阀时间≤10S （测试电压3.6V）
3） 开、关阀电流（配本公司阀控表） （测试电压3.6V）
|
口径
|
开、关阀电机电流（mA）
|
|
空载
|
0.3MPa水压
|
1MPa水压
|
|
Imax
|
Imax
|
Imax
|
|
DN15
|
38
|
65
|
125
|
|
DN20
|
38
|
70
|
130
|
|
DN25
|
38
|
90
|
155
|
（测试流量：DN15流量为2.5m3/h， DN20、DN25流量为4m3/h）
4） 电机堵转电流: ≤450mA （测试电压:3.6V）
5） 电机工作电压: 2V～4V
四．参数尺寸
|
产品名称
|
公称口径
|
长L
|
高H1
|
高H
|
连接螺纹
|
|
DN（mm）
|
mm
|
D
|
d
|
|
湿式表阀一体水表
（LXS）
|
15
|
165
|
66
|
115
|
G3/4B
|
R1/2
|
|
20
|
195
|
66
|
115
|
G1B
|
R3/4
|
|
25
|
225
|
66
|
115
|
G1-1/4B
|
R1
|
