無磁可拆卸水平螺翼熱能表流量計LXLGC(R)-（50～300）E/T

LXLGC（R）-E/T可拆卸水平螺翼無磁熱能表流量計是本公司為適應國內大口徑熱量表市場需求而開發的新型熱能表流量計。本產品結構新穎、性能穩定可靠、使用壽命長、計量精度高，其耐壓強度、測量誤差、壓力損失等完全符合行業標準CJ128-2000《熱量表》，是熱量表研發、生產單位優選配套產品。

LXLGC（R）-E/T可拆卸水平螺翼有磁熱能表流量計的外形如上圖所示，其工作原理是：熱水進入表殼，帶動嵌有不銹鋼片的葉輪（螺旋翼轉子）旋轉，在不銹鋼片旁邊有一合適位置且與表體內部隔離的無磁傳感器，接收葉輪旋轉的周期信號。

LXLGC（R）-E/T可拆卸水平螺翼無磁熱能表流量計殼體采用優質灰鑄鐵，機械強度好；表面采用特殊防銹處理工藝，有效避免了鑄鐵的氧化，保證了水質；塑料零件選用進口的高強度耐熱工程塑料；軸承部件采用人造寶石元件；所有密封圈均采用耐熱的硅橡膠；傳感器為無磁結構，有效避免了管道內含鐵雜質的吸附。因此，該款流量計完全能夠適應國內供熱系統的惡劣工作環境。

LXLGC（R）-E/T可拆卸水平螺翼無磁熱能表流量計不同于一般的熱水表，具有如下特點：

1．傳感器采用無磁形式，靠切割磁力線來激勵，本流量計葉輪旋轉一周發出兩個脈沖；

2．流量計的機芯和法蘭蓋組成完整、可拆的計量機構總成，便于在采暖間歇期取下，進行維護，而留在管道上的表殼不必從管道上拆下，可隨管道一起清洗；

3．可以提供對應各種客戶的上端接口尺寸。

主要技術參數

口徑 mm	最大流量 qs	公稱流量 qp	分界流量 qt	最小流量 qmin	流量系數
口徑 mm	m³/h				脈沖/升
50	30	15	3	0.45	2.71
65	50	25	5	0.75	2.16
80	80	40	8	1.2	1.96
100	120	60	12	1.8	1.33
125	200	100	20	3	1.027
150	300	150	30	4.5	0.268
200	500	250	50	7.5	0.1734
250	800	400	80	12	0.1112
300	1200	600	120	18	0.0836

工作條件: 水壓：不超過1.0MPa（10bar）;1.6MPa（16bar）水溫：0.1℃～95℃

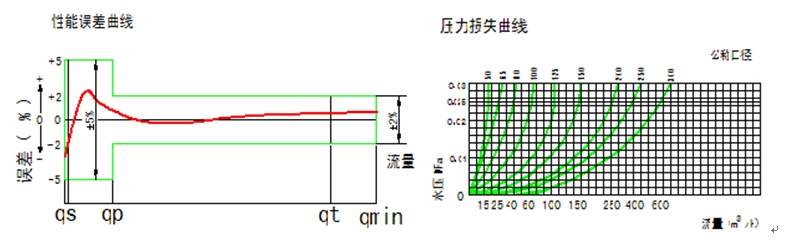

示值誤差限：從分界流量到最大流量為 ±3%；從最小流量到分界流量（不包括分界流量）為 ± 5%。

外形尺寸及重量

口徑	長	寬	高	連接法蘭			重量
	長	寬	高	連接法蘭
	L	B	H	法蘭外徑D1	螺栓孔中心	連接螺栓
mm				法蘭外徑D1	直徑D₂	連接螺栓	kg
50	200	165	230	165	125	4-M16	9.5
65	200	185	240	185	145	4-M16	13
80	225	200	248	200	160	8-M16	15
100	250	220	258	220	180	8-M16	18
125	250	250	268	250	210	8-M16	24.3
150	300	285	320	285	240	8-M20	27.1
200	350	340	346	340	295	1.0MPa 8-M20	47.5
200	350	340	346	340	295	1.6MPa 12-M20	48
250	450	395	410	395	350	1.0MPa 12-M20	84
250	450	405	413	405	355	1.6MPa 12-M24	93
300	500	445	435	445	400	1.0MPa 12-M20	104
300	500	460	440	460	410	1.6MPa 12-M24	113
