容积液封式水表（塑壳）PD97TRP-(15,20)E/A
普通表型号：PD97TRP－（15～20）E/A
远传表型号：PD97TRP/LA －（15～20）E/A
用 途：用来记录流经管道饮用冷水的总量（也可用于纯净水）。
工作条件:
＊水压：不大于1.6MPa
＊水温：不超过50℃
特 点：
＊始动流量低
＊可于任何位置安装，如水平，垂直等
＊ 旋转活塞式，带有液封机械传动直读计数器，可靠性高。
＊ 精确度高
＊ 全塑表壳（根据需要也可配铜壳）。
＊ 选配远传发讯装置，可根据客户需要设计生产不同脉冲当量和发讯元件的远传水表。。
＊本水表技术参数符合ISO4064国际标准中的C级。
参数尺寸 SPECIFICATION AND OVERAL DIMENSIONS
|
名称 Description
|
单位
Unit
|
技 术 参 数 与 尺 寸
HYDRAULIC DATA AND DIMENSIONS
|
|
公称口径 Nominal Size
|
inch
|
DN15 （1/2）
|
DN20 （3/4）
|
|
过载流量 （Q4） ERROR LIMIT ±2%
|
m3/h
|
3.125
|
5
|
|
常用流量 （Q3） ERROR LIMIT ±2%
|
m3/h
|
2.5
|
4.0
|
|
分界流量 （Q2） ERROR LIMIT ±2%
|
l/h
|
25
|
40
|
|
最小流量 （Q1） ERROR LIMIT ±5%
|
l/h
|
15.6
|
25
|
|
最小读数 Min. Reading
|
l
|
0.05/0.5
|
0.05/0.5
|
|
最大读数 Max. Reading
|
m3
|
9999.9999
99999.999
|
99999.999
99999.999
|
|
最大工作压力 MAP
|
MPa
|
1.6
|
1.6
|
|
压损△ P at the Q3
|
MPa
|
≤0.063
|
≤0.063
|
|
L
|
mm
|
195 0 -2
|
265 0 -2
|
|
I
|
mm
|
115 0 -2
|
165 0 -2
|
|
B
|
mm
|
48
|
48
|
|
重量
Weight
|
塑壳，不带接管
Plastic Body Without Unions
|
kg
|
0.4
|
0.42
|
|
塑壳，带接管
Plastic Body With Unions
|
kg
|
0.56
|
0.68
|

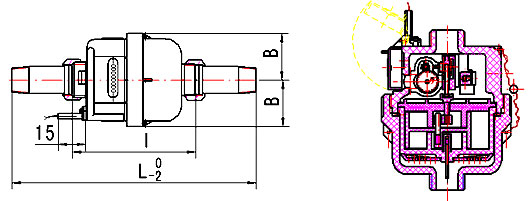

外形尺寸 OVERALL DIMENSIONS

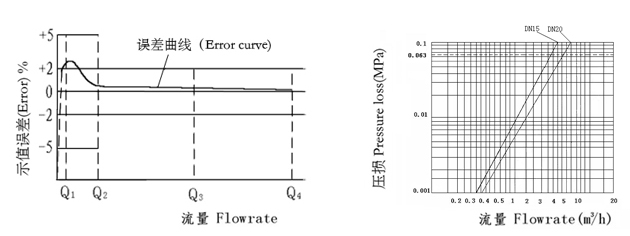

流量误差曲线 FLOW-ERROR CURVE 压力损失曲线 PRESSURE LOSS CURVE
