容积干式水表PD95TAR-15E
用 途：用来记录流经自来水管道饮用冷水的总量。
工作条件:
＊水压：不大于1.6MPa
＊水温：不超过50℃
特 点：
＊旋转活塞式
＊直读计数器
＊磁力传动并防磁
＊可在任意位置安装
＊结构坚固。
＊本水表技术参数符合ISO 4064国际标准和GB/T778-2007国家标准。
示值误差:
从分界流量到过载流量为±2%；
从最小流量到分界流量（不包括分界流量）为±5%.
性能和参数 PERFORMANCE AND DIMENSIONS
|
名称 DESCRTPTION
|
单位UNIT
|
技 术 参 数 与 尺 寸
HYDRAULIC DATA AND DIMENSIONS
|
|
公称口径 NOMIMAL SIZE
|
mm
|
DN15
|
|
最大流量Q4 （ERROR LIMIT±2%）
|
m3/h
|
3.125
|
|
公称流量Q3（ERROR LIMIT±2%）
|
m3/h
|
2.5
|
|
分界流量Q2 （ERROR LIMIT±2%）
|
l/h
|
25
|
|
最小流量Q1 （ERROR LIMIT±5%）
|
l/h
|
15.6
|
|
最小读数MIN.READING
|
1
|
0.05
|
|
最大读数MAX.READING
|
m3
|
99999.9999
|
|
最大工作压力 MAP
|
MPa
|
1.6
|
|
压损 △P at Q3
|
MPa
|
≤0.063
|
|
I
|
mm
|
165
|
|
L
|
mm
|
245
|
|
G
|
inch
|
G3/4B
|
|
H
|
mm
|
118
|
|
重量
WEIGHT
|
不带连接件WITHOUT CONNECTIONS
|
kg
|
1.45
|
|
带连接件WITH CONNECTIONS
|
kg
|
1.28
|

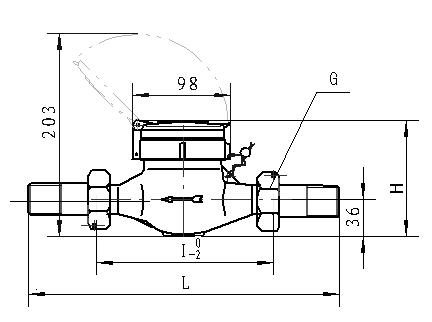

外形尺寸 OVERALL DIMENSIONS
流量误差曲线 FLOW-ERROR CURVE 压力损失曲线 PRESSURE LOSS CURVE
