多流干式无源直读连体球阀表LXSGK1(R)-（15～25）B6G/Z





本产品是以带有发讯装置的水表为流量计量基表，加装控制器和电控阀所组成的一种具有结算功能的水量计量仪表。该产品采用了自主研制的小机芯结构和低扭矩阀门，具有读数方便、体积小、重量轻、灵敏度高、更换电池方便等特点。用其作为智能水表的基表可节省空间，设计出的智能水表体积小巧，外形美观。

一.性能参数



公称口径 （mm）	Q3/Q1	Q4	Q3	Q2	Q1
		（m3 /h）
15	80	3.125	2.5	0.05	0.0313
20	80	5	4	0.08	0.05
25	80	7.785	6.3	0.126	0.0788

 二. 流量测量误差

a.从包括分界流量（Q2）至包括过载流量（Q4）的高区为±2％

b.从包括最小流量（Q1） 至不包括分界流量（Q2）的低区为±5％

三.阀门相关参数

     1）阀门扭矩



水 压 （MPa）	新装阀门常用流量下开关阀最大扭矩（N.m）
	DN15	DN20	DN25
0.3	0.2	0.3	0.3
1.0	0.4	0.6	0.6

2）水压≥0.2MPa时，阀门泄漏量≤2L/h。

四.执行机构参数
        1）阀门到位方式：本公司的阀门到位有两种限位方式，开关限位与机械限位并存，机械限位要稍微滞后一点，当开关限位失灵时，机械限位才起作用。

        2）开、关阀时间≤10S（测试电压3.6V）。
        3）开、关阀电流（配本公司阀控表）（测试电压3.6V）。

口径	开、关阀电机电流（mA）
	空载	0.3MPa水压
	Imax	Imax
DN15	38	110
DN20	38	120
DN25	38	130





 （测试流量：DN15流量为2.5m3/h，DN20、DN25流量为4m3/h）。

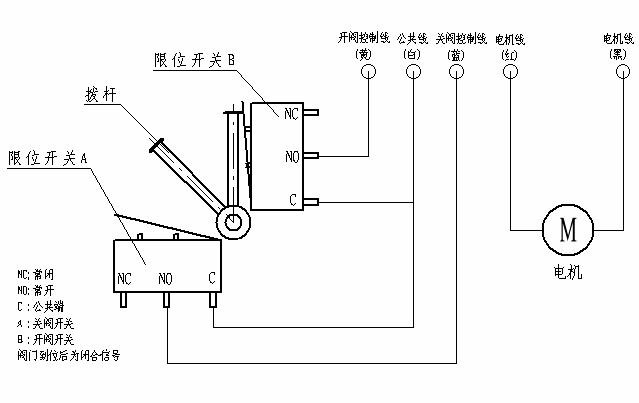

4）执行机构引出线中：黑色线为电机正极引出线，红色线为电机负极引出线，黄色线为开阀到位引出线，蓝色线为关阀到位引出线，白色线为阀到位公共线。



      5）电机堵转电流:≤450mA（测试电压:3.6V）。
      6）电机工作电压:2V～4V。

五．主控板到位控制方式设置

  ★开关限位：通常阀门到位后开关输出闭合信号。

  ★阻转控制：设计时为避开电机的启动电流，检测阻转电流时应延时0.5S～1S 。

  ★时间控制：时间限制值可控制在12S 。

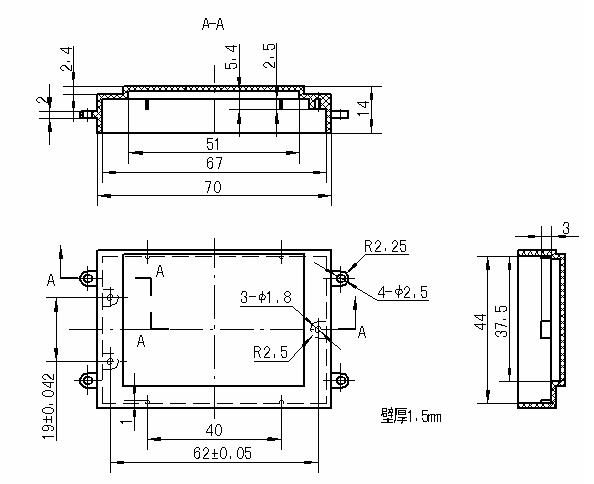

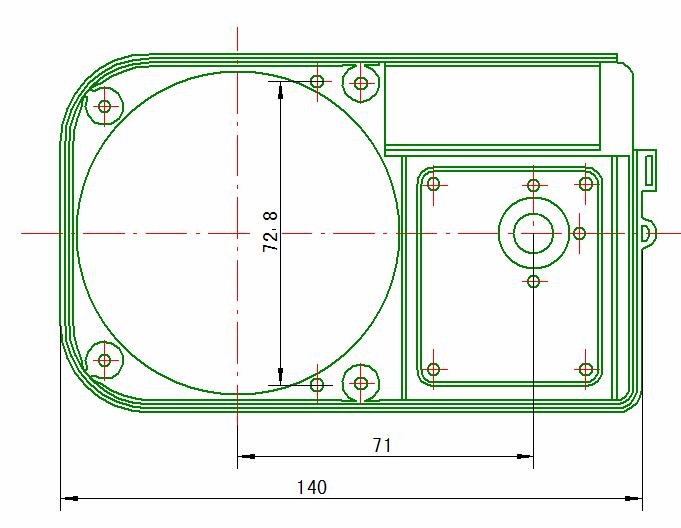

  ★主控板密封盒图纸：

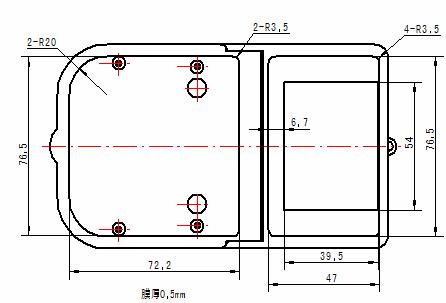

★贴膜尺寸

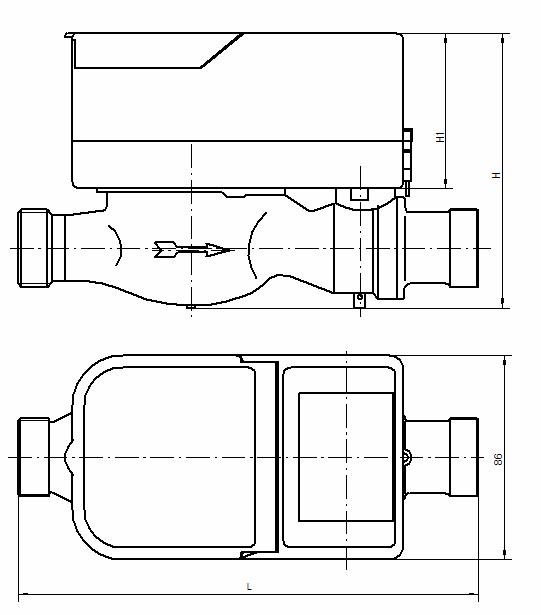

六．外形参数尺寸



产品名称	公称口径	长L	高H1	高H	连接螺纹
	DN（mm）	mm			D	d
多流干式无源直读连体球阀表（LXSGK1（R）-B6G/Z）	15	165	66	115	G3/4B	R1/2
	20	195	66	115	G1B	R3/4
	25	225	66	115	G1-1/4B	R1
