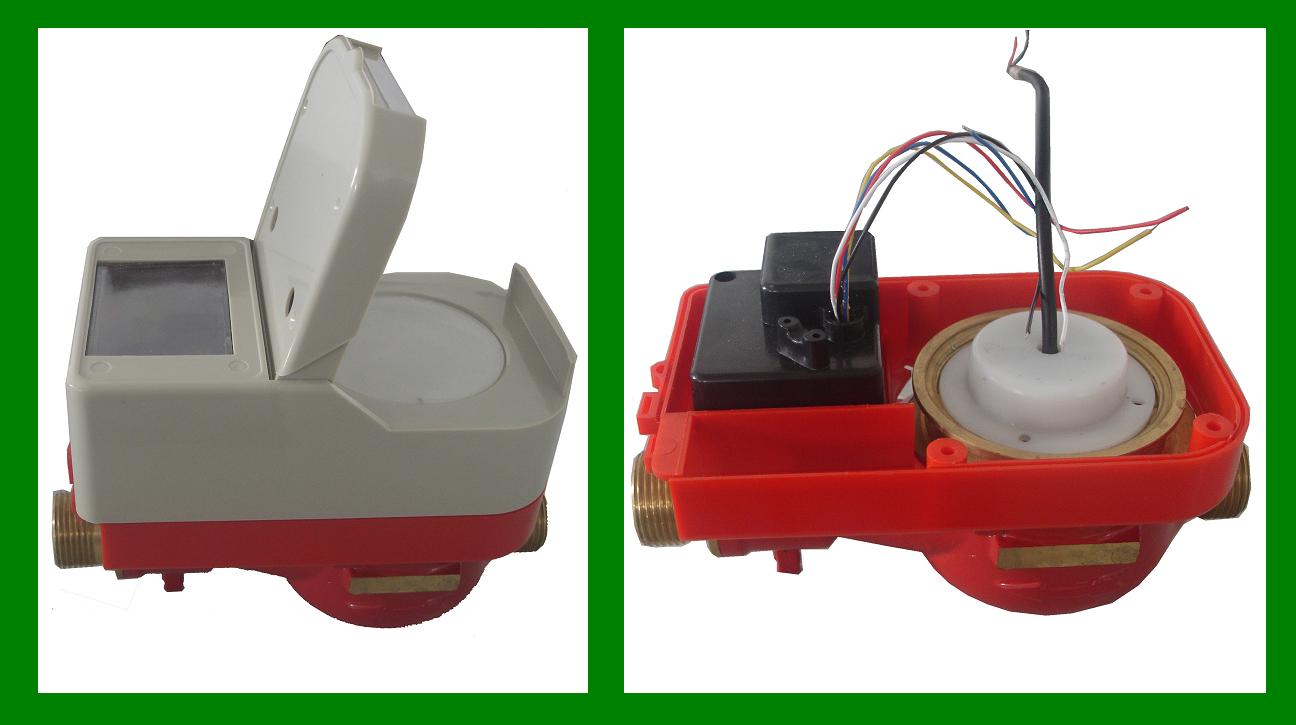

多流干式阀控流量计LXSGK(R)-（15～25）B6G
本产品是以带有发讯装置的水表为流量计量基表，加装控制器和电控阀所组成的一种具有结算功能的水量计量仪表。该产品采用了自主研制的小机芯结构和低扭矩阀门，具有读数方便、体积小、重量轻、灵敏度高、更换电池方便等特点。用其作为智能水表的基表可节省空间，设计出的智能水表体积小巧，外形美观。
一.性能参数
|
公称口径（mm）
|
公称流量（m3/h）
|
分界流量（l/h）
|
最小流量（l/h）
|
传动比（n/l）
|
|
15
|
1.5
|
150
|
30
|
34.5
|
|
20
|
2.5
|
250
|
50
|
31
|
|
25
|
3.5
|
350
|
70
|
21.9
|
二. 流量测量误差
a.从包括分界流量（qt）至包括过载流量（qs）的高区为±2％
b.从包括最小流量（qmin） 至不包括分界流量（qt）的低区为±4％

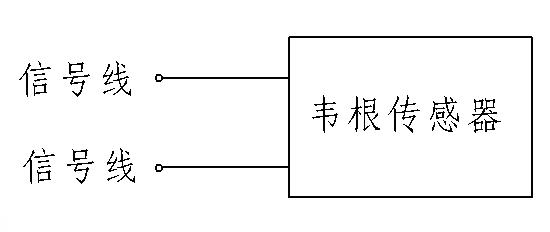

三. 韦根式传感器
输出电压： 大于等于2V
接 线： 无“＋”、“-”极之分
注意事项：1、此传感器未提供放大电路。
2、传感器的引线要尽量留短一些。否则将增加干扰信号串入的机会。
四.阀门相关参数
1）阀门扭矩
|
水 压
（MPa）
|
新装阀门常用流量下开关阀最大扭矩（N.m）
|
|
DN15
|
DN20
|
DN25
|
|
0.3
|
0.2
|
0.3
|
0.3
|
|
1.0
|
0.4
|
0.6
|
0.6
|
2）水压≥0.2MPa时，阀门泄漏量≤2L/h。
五.执行机构参数
1）阀门到位方式：本公司的阀门到位有两种限位方式，开关限位与机械限位并存，机械限位要稍微滞后一点，当开关限位失灵时，机械限位才起作用。
2）开、关阀时间≤10S（测试电压3.6V）。
3）开、关阀电流（配本公司阀控表）（测试电压3.6V）。
|
口径
|
开、关阀电机电流（mA）
|
|
空载
|
0.3MPa水压
|
|
|
Imax
|
Imax
|
|
|
DN15
|
38
|
110
|
|
|
DN20
|
38
|
120
|
|
|
DN25
|
38
|
130
|
|
（测试流量：DN15流量为2.5m3/h，DN20、DN25流量为4m3/h）。
4）执行机构引出线中：红色线为电机正极引出线，黑色线为电机负极引出线，黄色线为开阀到位引出线，蓝色线为关阀到位引出线，白色线为阀到位公共线。
5）电机堵转电流:≤450mA（测试电压:3.6V）。
6）电机工作电压:2V～4V。
六．主控板到位控制方式设置
★开关限位：通常阀门到位后开关输出闭合信号。
★阻转控制：设计时为避开电机的启动电流，检测阻转电流时应延时0.5S～1S 。
★时间控制：时间限制值可控制在12S 。

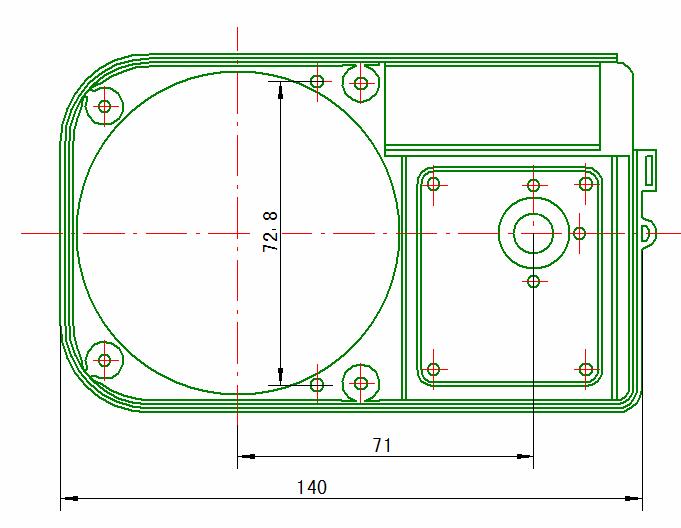

★主控板密封盒图纸：

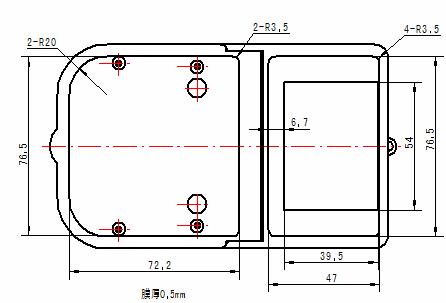

★贴膜尺寸
七．外形参数尺寸
|
产品名称
|
公称口径
|
长L
|
高H1
|
高H
|
连接螺纹
|
|
DN（mm）
|
mm
|
D
|
d
|
|
多流干式阀控流量计（LXSGK（R）-B6G）
|
15
|
165
|
66
|
115
|
G3/4B
|
R1/2
|
|
20
|
195
|
66
|
115
|
G1B
|
R3/4
|
|
25
|
225
|
66
|
115
|
G1-1/4B
|
R1
|
