多流束旋翼湿式连体球阀表LXSK4-（15～25）B6G
本产品是以带有发讯装置的水表为流量计量基表，加装控制器和电控阀所组成的一种具有结算功能的水量计量仪表。该产品采用了自主研制的小机芯结构和低扭矩阀门，具有读数方便、体积小、重量轻、灵敏度高、更换电池方便等特点。用其作为智能水表的基表可节省空间，设计出的智能水表体积小巧，外形美观。
一．使用条件
水温： 冷水表：0.1℃~50℃
热水表：0.1℃~90℃
水压： ≤1.0MPa。
二． 主要技术参数
1． 水表技术参数
1） 计量等级及流量点
|
公称口径
（mm）
|
Q3/Q1
|
Q4
|
Q3
|
Q2
|
Q1
|
|
（m3/h）
|
|
15
|
80
|
3.125
|
2.5
|
0.05
|
0.0313
|
|
20
|
80
|
5
|
4
|
0.08
|
0.05
|
|
25
|
80
|
7.785
|
6.3
|
0.126
|
0.0788
|
2）示值误差
a.在从包括最小流量在内到不包括分界流量的低区中的最大允许误差为 ±5%。
b.在从包括分界流量在内到包括过载流量的高区中的最大允许误差为 ±2%，热水表为±3%。
示值误差 3）压力损失曲线
4）采样方式
采样方式有：双干簧管采样，霍尔采样及韦根采样方式。采用双干簧管发讯采样方式时，当两干簧管各吸合一次，计做一个脉冲，两个干簧管不同时吸合。此种采样方式可有效避免因干簧管抖动造成的多计脉冲的现象，保证电子部分与机械部分计数一致。此种方法还可识别外界磁场干扰，如有外界磁场干扰，则两干簧管同时吸合。
2． 阀门相关参数
1）阀门扭矩
|
水 压
（MPa）
|
新装阀门常用流量下开关阀最大扭矩（N.m）
|
|
DN15
|
DN20
|
DN25
|
|
0.3
|
0.2
|
0.3
|
0.3
|
|
1.0
|
0.4
|
0.6
|
0.6
|
2）水压≥0.2MPa时，阀门泄漏量≤1L/h
三、公司配套执行器及控制盒
根据市场需求开发了与表阀一体水表配套的阀门执行器及控制盒，智能表厂商只需装入电子模块及其他相关器件即可组成智能水表。阀门执行器采用金属齿轮，性能可靠，噪音小，寿命长。结构设计合理，通用性强。
1.执行机构参数
1） 阀门到位方式：本公司的阀门到位有两种限位方式，开关限位与机械限位并存，机械限位要稍微滞后一点，当开关限位失灵时，机械限位才起作用。
2） 开、关阀时间≤10S （测试电压3.6V）
3） 开、关阀电流（配本公司阀控表） （测试电压3.6V）
|
口径
|
开、关阀电机电流（mA）
|
|
空载
|
0.3MPa水压
|
1MPa水压
|
|
Imax
|
Imax
|
Imax
|
|
DN15
|
38
|
65
|
125
|
|
DN20
|
38
|
70
|
130
|
|
DN25
|
38
|
90
|
155
|
（测试流量：DN15流量为2.5m3/h， DN20、DN25流量为4m3/h）
4） 电机堵转电流: ≤450mA （测试电压:3.6V）
5） 电机工作电压: 2V～4V

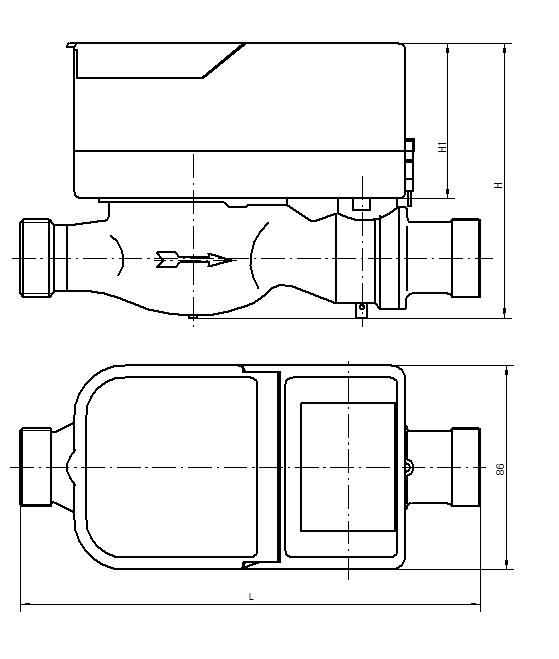

四．参数尺寸
|
产品名称
|
公称口径
|
长L
|
高H1
|
高H
|
连接螺纹
|
|
DN（mm）
|
mm
|
D
|
d
|
|
湿式表阀一体水表
（LXSK4-B6G）
|
15
|
165
|
66
|
115
|
G3/4B
|
R1/2
|
|
20
|
195
|
66
|
115
|
G1B
|
R3/4
|
|
25
|
225
|
66
|
115
|
G1-1/4B
|
R1
|
