多流束旋翼液封式水表LXS-(65～150)/A2
◆用途：
★用于测量流经自来水管道水的体积总量。用户可在该水表指示器上直观读取流过水表水的体积。适用于单向水流，
对有腐蚀性的液体不能测量。
◆优点：
★表壳回流腔设计，压损大幅度降低。
★内置高强度过滤网，可有效防止管道中的杂物损坏水表，减少水表的故障率。
★七位宽字轮设计，字轮计数部分采用特殊液体封装并配有压力补偿装置，指针计数减速部分能长期保持浸入水中。
★字轮显示部位上方采用防雾气设计，可有效防止玻璃上下表面内外温差导致冷凝现象，使字轮读数长期保持清晰。
★结构紧凑、可靠，防污效果好，抄读方便，计量精度较高。
★可预留有磁或无磁发讯指针，根据不同需求配置各种远传装置。
◆工作条件：
温度等级：T30 水压等级：MAP10 气候和机械环境等级：O级 流动剖面敏感度等级：U5/D3
◆流量技术参数
|
公 称
口 径
|
过载流量
Q4
|
常用流量
Q3
|
Q3/Q1
|
Q2/Q1
|
分界流量
Q2
|
最小流量
Q1
|
最小读数
Min
|
最大读数
Max
|
|
mm
|
m3/h
|
m3/h
|
m3
|
|
65
|
31.25
|
25
|
50
|
1.6
|
0.8
|
0.5
|
0.00005
|
999999
|
|
80
|
0.5
|
0.31
|
|
80
|
50
|
40
|
50
|
1.28
|
0.8
|
0.0005
|
9999999
|
|
80
|
0.8
|
0.5
|
|
100
|
78.75
|
63
|
50
|
2
|
1.26
|
0.0005
|
9999999
|
|
80
|
1.26
|
0.8
|
|
150
|
200
|
160
|
50
|
5.1
|
3.2
|
0.0005
|
9999999
|
|
80
|
3.2
|
2
|
◆计量特性：2级水表（准确度等级为2级）
在水温0.1℃至30℃范围内，水表的最大允许误差在高区（Q2≤Q≤Q4）为±2%，低区（Q1≤Q＜Q2）为±5%；
◆压力损失等级：Δp 63
◆外形尺寸及重量
|
公 称
口 径
|
长
L
|
宽
B
|
高
H
|
连接法兰标准：GB/T17241.6-2008
|
重量
|
|
|
法兰外径
D
|
螺栓孔中
心圆直径
D1
|
单边螺栓孔
数-孔直径
n-Φd
|
|
|
mm
|
kg
|
|
|
65
|
280
|
185
|
200
|
185
|
145
|
4-Φ19
|
16
|
|
|
80
|
370
|
316
|
261
|
200
|
160
|
8-Φ19
|
35
|
|
|
100
|
370
|
328
|
281
|
220
|
180
|
8-Φ19
|
43
|
|
|
150
|
500
|
406
|
372
|
285
|
240
|
8-Φ23
|
90
|
|
注： 法兰连接按GB/T17241.6-2008 PN10的规定，特殊规格订货时提出。
尺寸及重量、主要参数以产品实物及订货要求为准。

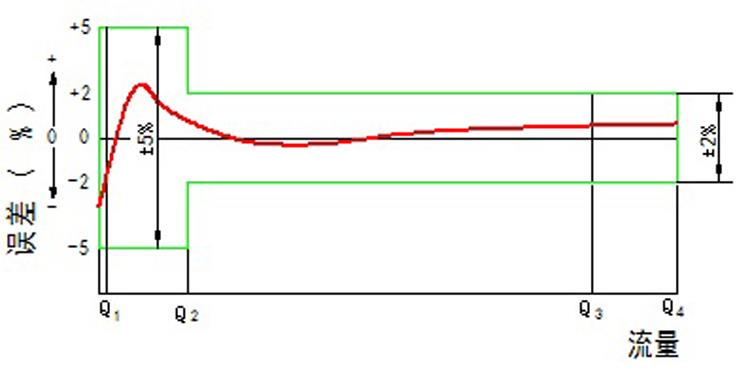

◆流量误差曲线
◆外形尺寸图
