大口径机械水表系列

垂直螺翼液封式水表LXR-(40～200)/A2

◆用途：
★用于测量流经自来水管道水的体积总量。用户可在该水表指示器上直观读取流过水表水的体积。适用于单向水流，

对有腐蚀性的液体不能测量。
◆优点：
★大叶轮低转速设计，水表可以承受更大的水流量冲击。
★表壳回流腔设计，压损大幅度降低。
★内置不锈钢过滤网，可有效防止管道中的杂物损坏水表，减少水表的故障率。

★七位宽字轮设计，字轮计数部分采用特殊液体封装并配有压力补偿装置，指针计数减速部分能长期浸泡在水中。

★字轮显示部位上方采用防雾气设计，可有效防止玻璃上下表面内外温差导致冷凝现象，使字轮读数长期保持清晰。
★机芯设计为可拆式结构，使水表不必从管道上拆下，机芯便可取出修理或者更换保养。
◆工作条件：
温度等级：T30 水压等级：MAP10或MAP16 气候和机械环境等级：O级流动剖面敏感度等级：U5/D3
◆流量技术参数

公称口径	过载流量 Q₄	常用流量 Q₃	Q₃/Q₁	Q₂/Q₁	分界流量 Q2	最小流量 Q₁	最小读数 Min	最大读数 Max
mm	m³/h		Q₃/Q₁	Q₂/Q₁	m³/h		m³
40	31.25	25	100	1.6	0.4	0.25	0.0005	9999999
50	50	40	160		0.4	0.25	0.0005	9999999
65	50	40	160		0.4	0.25	0.0005	9999999
80	78.75	63	160		0.63	0.39	0.0005	9999999
100	125	100	160		1	0.63	0.0005	9999999
150	312.5	250	160		2.5	1.56	0.005	9999999
200	500	400	160		4.0	2.5	0.005	9999999

◆计量特性：2级水表（准确度等级为2级）

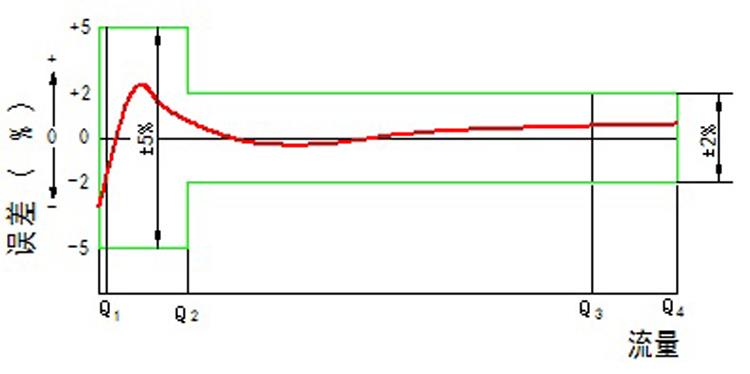

在水温0.1℃至30℃范围内，水表的最大允许误差在高区（Q2≤Q≤Q4）为±2%，低区（Q1≤Q＜Q2）为±5%；
◆压力损失等级：Δp 63
◆外形尺寸及重量

公称口径	长 L	宽 B	高 H	连接螺纹 D	公称压力 MPa	重量 kg
mm
40	245	150	235	G2B	1.0	7.8
					1.6

公称口径	长 L	宽 B	高 H	连接法兰标准：GB/T17241.6-2008			公称压力	重量
				法兰外径 D	螺栓孔中心圆直径 D1	单边螺栓孔数-孔直径 n-Φd
mm							MPa	kg
50	280	165	235	165	125	4-Φ19	1.0	14
							1.6
65	300	185	245	185	145	4-Φ19	1.0	15
							1.6
80	370	200	325	200	160	8-Φ19	1.0	23
							1.6
100	370	220	337	220	180	8-Φ19	1.0	28
							1.6
150	500	300	472	285	240	8-Φ23	1.0	79
							1.6
200	500	370	530	340	295	8-Φ23	1.0	95
						12-Φ23	1.6	94
